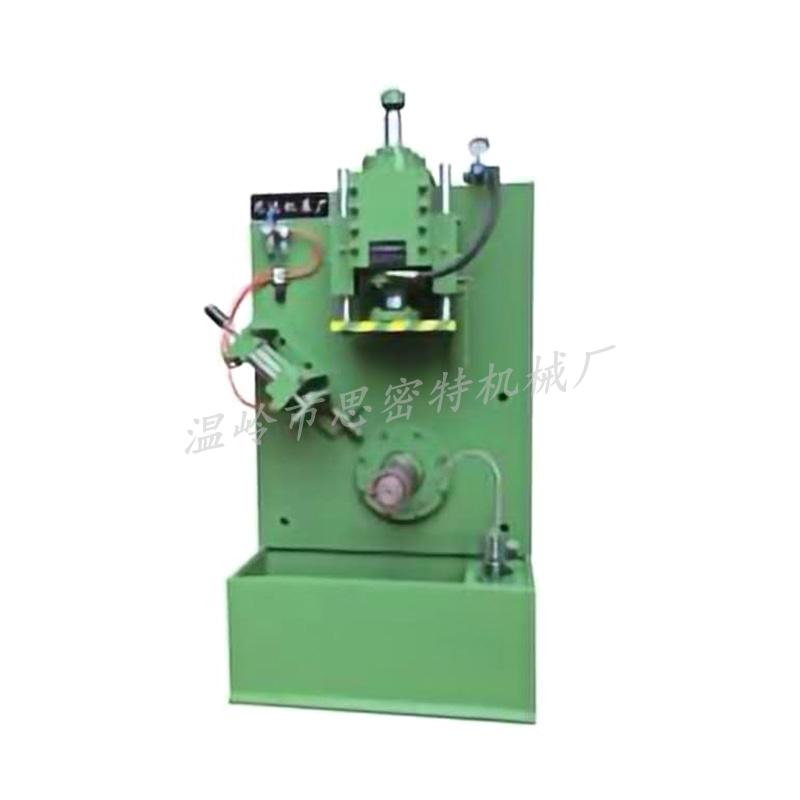

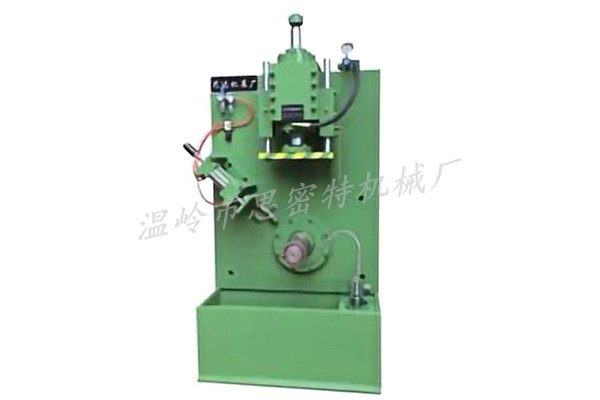

立式钢圈旋压机

立式钢圈旋压机

  • 所属分类:立式钢圈旋压机
  • 浏览次数:
  • 发布日期:2020-06-16 17:02:51
  • 产品概述
适用范围用于电汽摩钢圈外圈成型后再整形,铁板厚度1.5-3.5mm
配置PLC控制,施耐德电器,双联泵,液压上下配置。
尺寸1000×1000×2000mm(长×宽×高)
重量2000KG
电压380V三相四线
功率10KW


立式钢圈旋压机包括:床身、主轴装置、立柱、滑架装置以及尾顶装置;其中,所述主轴装置安装在旋压机床身上,其顶部设有可供工件安放的接口平台;立柱设置有三根,均布在所述主轴装置四周,其上设置有纵向传动装置;滑架装置与纵向传动装置连接,包括滑架本体、加工单元和横向传动装置,滑架本体为一体式设置的三角星形结构,横向传动装置带动所述加工单元在滑架本体上横向移动;尾顶装置设置在滑架装置上方且位置与所述主轴装置对应。主轴不受偏载,刚性良好,保证了高精度筒形零件的旋压成形,即保证了加工单元径向进给时的对中性,并降低了装配调试难度。


立式轮辐旋压机,包括横向油缸、下主轴、封闭力系、皮带轮、纵向油缸、卸料月牙板、纵向滑板、操作系统、仿形板、仿形阀、旋轮轴承室、初旋轮、压紧油缸、上主轴箱、卸料导向杆、精旋轮、轮辐模芯、自动进料装置、横向滑板、电机、电动出料滚道,其特征在于:所述封闭力系,包括机座、立柱、活动梁、顶梁,其一侧设有自动进料装置,另一侧设有电动出料滚道;所述精旋轮和初旋轮由纵向油缸、纵向滑板、横向油缸、旋轮轴承室和横向滑板带动完成设计曲线运动;所述仿形阀通过仿形板的形状控制横向油缸和纵向油缸的运动轨迹,并与相应形状的轮辐模芯结合。该立式轮辐旋压机,提高轮辐性能,延长寿命,保障行车安全。
